玻璃鋼模具膠衣出現(xiàn)麻點(diǎn)針孔情況是由什么原因造成的？玻璃鋼模具膠衣噴涂有哪些注意事項(xiàng)？本文將為您講述玻璃鋼模具膠衣麻點(diǎn)針孔情況原因分析及模具膠衣噴涂的注意事項(xiàng)。
【玻璃鋼模具膠衣麻點(diǎn)針孔情況分析】
1、操作現(xiàn)場(chǎng)的溫度及濕度。早上由于濕氣比較重，空氣中的水分比較多，建議中午1點(diǎn)進(jìn)行作業(yè)，避免因空氣中水分進(jìn)入膠衣導(dǎo)致針孔。
2、固化劑的選擇。固化劑為過(guò)氧化物，因此極易與空氣中的氧氣反應(yīng)生成水，國(guó)內(nèi)生產(chǎn)的固化劑為了降低生產(chǎn)成本，常添加水分，加上沒(méi)有專業(yè)的蒸餾設(shè)備，氣體易揮發(fā)導(dǎo)致漲桶現(xiàn)象，尤其在夏天更為明顯，對(duì)生產(chǎn)安全造成極大影響，不良固化劑水分多容易導(dǎo)致針孔，使后續(xù)打磨的工序繁瑣，人工成本增加，模具膠衣在固化不良（HDT）的情況耐SM 性能也會(huì)變差。而使用優(yōu)質(zhì)的固化劑不但可以減少針孔且安全性更高。建議在使用重要部位如模具時(shí)，一定要使用優(yōu)質(zhì)固化劑，從而提升成品的品質(zhì)。
3、稀釋劑的添加。有些工廠為了使膠衣噴涂起來(lái)方便，會(huì)加入一些稀釋劑，但稀釋劑的比例如果沒(méi)有控制好就容易導(dǎo)致膠衣本身固成分的減少，從而使性能降低，切勿不可使用苯乙烯以外的稀釋劑，如丙酮，揮發(fā)完之后剩余的水分如果跑到膠衣里，就容易導(dǎo)致麻點(diǎn)和針孔的情況發(fā)生。
4、檢查噴涂設(shè)備。槍外混合噴涂設(shè)備里的固化劑刻度（最小刻度）一般都會(huì)比正常添加的量大，因此需要排除是否是由于固化劑添加量大而導(dǎo)致的針孔問(wèn)題。
5、噴槍霧化不良。
6、檢查空壓機(jī)。檢查壓縮機(jī)空氣中是否含有水汽。
【生產(chǎn)方面建議】
1、廠家嚴(yán)格做好每日的施工日志。例如：噴涂膠衣的溫度，濕度，固化劑添加量，膠衣批次，操作時(shí)間，人員等。在使用膠衣或樹(shù)脂前要嚴(yán)格做好膠硬化測(cè)試，因?yàn)檫@些產(chǎn)品在出廠時(shí)雖然根據(jù)客戶的需求調(diào)好操作時(shí)間，但由于收到溫濕度的影響，操作時(shí)間會(huì)有所變化。
備注：操作環(huán)境溫度降至15攝氏度以下時(shí)建議不進(jìn)行膠衣噴涂作業(yè)，如非不得已，可以用風(fēng)扇配合用高熱燈泡點(diǎn)亮于模具中幫助硬化。
2、膠衣噴涂前放空空壓機(jī)里的水分，檢查油水分離器是否正常，如有條件可增加冷凍干燥機(jī)等設(shè)備。在噴涂終端加一個(gè)冷卻干燥機(jī)能有效的防止在管道中殘余的水汽及凝露，進(jìn)一步避免膠衣出現(xiàn)針眼以及起泡現(xiàn)象，而且能使膠衣具有更好的耐候性。

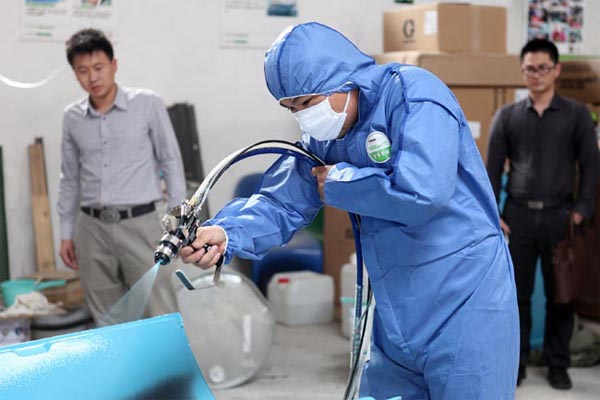

3、噴涂膠衣請(qǐng)選用十字交叉法噴涂，若施行雙十字交叉噴涂為最佳。保持噴槍離開(kāi)模子表面12~18英寸左右（30～1125px）,以達(dá)到霧化效果，膠衣厚度應(yīng)控制在20~25mils(約0.5~0.65mm)最好，彎角處分兩部分噴，不要一次噴整個(gè)彎角。以一壺1KG的膠衣分四次噴完為標(biāo)準(zhǔn)。
備注：噴涂膠衣要選擇合適的噴槍，一般粘度的膠衣(4# 60rpm 2000cps)可使用W-871 2.5mm 口徑的壓力式噴槍。W770噴槍僅適用于油漆噴涂。
4、最好的試驗(yàn)是用玻璃做樣板,排除吸水的可能。
5、噴涂膠衣前模具的清潔工作必須到位。
6、膠衣如膠化太快可按膠衣生產(chǎn)廠家建議添加阻聚劑來(lái)調(diào)整，不可減少固化劑的添加量。
7、如希望膠衣固化快一些，可按膠衣生產(chǎn)廠家添加硬化助劑，固化劑的添加比例可不變。過(guò)多比例的硬化劑在膠衣的硬化過(guò)程中會(huì)有沒(méi)有完全而殘留在膠衣里面。因此會(huì)導(dǎo)致膠衣黃變或針眼等問(wèn)題。
8、膠衣粘度過(guò)高的話可按照廠家的建議來(lái)添加苯乙烯稀釋膠衣后噴涂。但添加量不可超過(guò)5%。
9、促進(jìn)劑的選擇。由于國(guó)內(nèi)許多廠家生產(chǎn)的促進(jìn)劑含鈷的成分不穩(wěn)定，因此須使用膠衣廠家搭配的促進(jìn)劑使用，不可使用多品牌的促進(jìn)劑，以減少風(fēng)險(xiǎn)。
【模具膠衣噴涂的注意事項(xiàng)】
1、不要使用清漆或亮光漆在木模制造過(guò)程中有許多接縫或作為最后的亮面噴涂。雖說(shuō)亮光漆已上有足夠的蠟并已成膜，但是膠衣中的大量苯乙烯單體還能穿透覆蓋層，軟化亮光漆，在模具和密封件間形成軟化層（起皺）。
2、需按照樹(shù)脂生產(chǎn)商要求的積層步驟使用高熱變型溫度的模用積層樹(shù)脂來(lái)積層。
注意：噴槍及容器一定要在清洗完畢后用干凈的布，紙擦拭。
3、膠衣一定要充分?jǐn)嚢杈鶆颍ㄒ驗(yàn)槟z衣放置久了會(huì)造成沉淀，從而造成上下顏色有差）。
---------------
相關(guān)文章推薦：
復(fù)材人應(yīng)該知道，助力火神山的“整體衛(wèi)浴”是什么神器？
新冠肺炎疫情對(duì)材料產(chǎn)業(yè)帶來(lái)怎樣的影響和啟示？
玻璃纖維是雷達(dá)天線罩行業(yè)應(yīng)用最廣泛的增強(qiáng)材料
復(fù)材應(yīng)用案例｜史上最大潮汐輪機(jī)建造復(fù)合材料葉片
復(fù)材應(yīng)用案例｜復(fù)合材料甲板減少內(nèi)河船吃水量 減重45%
復(fù)材應(yīng)用案例｜玻璃鋼復(fù)合材料助力新加坡5G智慧城市發(fā)展
復(fù)材應(yīng)用案例｜玻璃纖維型材助力宇通電動(dòng)巴士減重降耗 提高效率
復(fù)材應(yīng)用案例｜福特全順采用玻璃纖維復(fù)合材料縱向板簧比常規(guī)鋼制彈簧減重50％
玻璃鋼真的沒(méi)有未來(lái)了嗎？？——記錄一位普通玻璃鋼工人師傅的心路歷程
14米長(zhǎng)復(fù)合材料旋翼研制成功 國(guó)產(chǎn)重型直升機(jī)裝上中國(guó)翅膀
新趨勢(shì)！碳纖維復(fù)合材料在快遞無(wú)人機(jī)領(lǐng)域應(yīng)用發(fā)展?jié)摿薮?/a>
阻燃復(fù)合材料科普丨有了TA，巴黎圣母院也許就不會(huì)被燒毀了！
紀(jì)實(shí)|累并快樂(lè)著，小眾實(shí)干派！這里有一群為復(fù)合材料奮斗終生的人！
劍在手，問(wèn)天下誰(shuí)是英雄！--FRP漁船制造 真空樹(shù)脂導(dǎo)入成型 手糊成型工藝PK?
幾度風(fēng)雨幾度春秋，風(fēng)霜雪雨搏激流——中國(guó)漁船玻璃鋼化是必然發(fā)展趨勢(shì)！
南部地區(qū)不飽和樹(shù)脂生產(chǎn)企業(yè)座談會(huì)在廣東博皓圓滿舉行
打印
